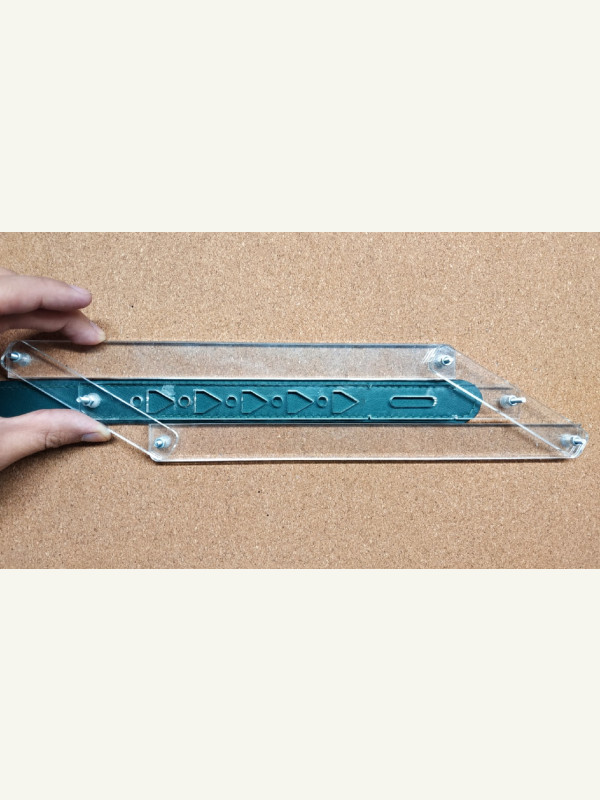

Линейка ременная (самоцентрирующаяся) от [Алдара Абидуева], которая значительно ускоряет работу с ремнями:

Рекомендуем к прочтению!

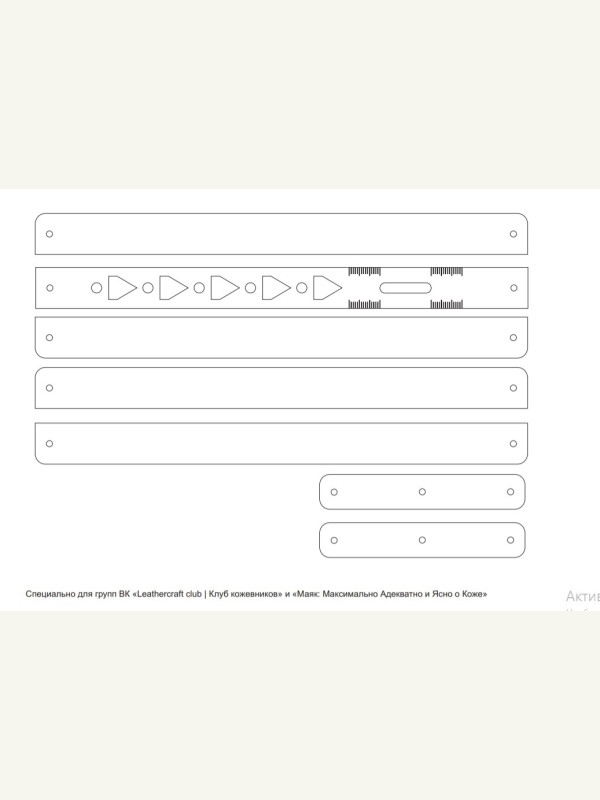

Файл в формате CDR (открывать в векторных редакторах):

"Характеристики такие: минимальная рабочая ширина ремня - 20 мм, максимальная - 65 мм, пять круглых отверстий диаметром 5 мм и пять треугольных для позиционирования пробойника. Все отверстия с шагом в 25 мм. Прорезь для язычка пряжки 25х5 мм, по обе стороны от нее нанесена миллиметровая разметка. На фотографии моей линейки этой разметки нет, себе такую еще не заказал, делюсь с вами свежайшей наработкой)

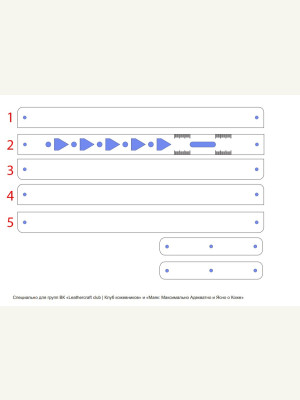

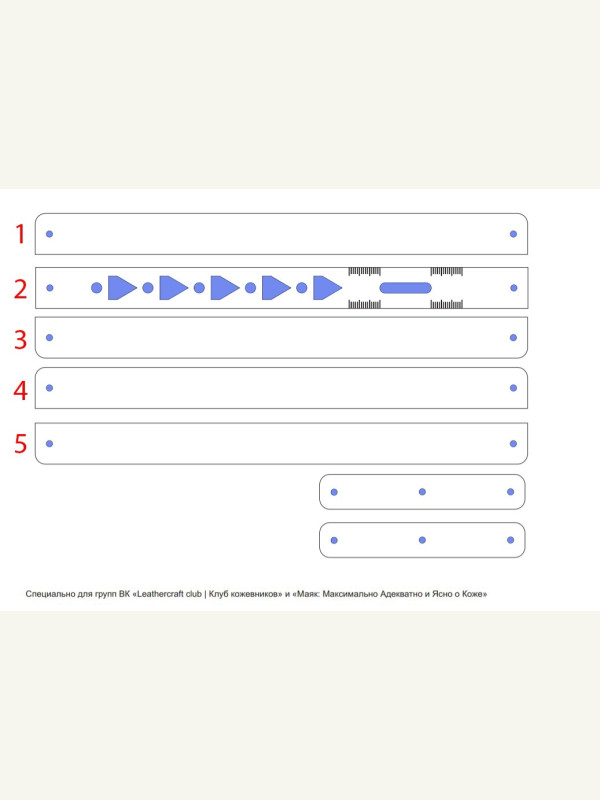

Теперь по изготовлению. Все, что закрашено синим, нужно прорезать, а миллиметровую разметку только выгравировать. Рекомендую акрил не менее 3 мм толщиной. Верхняя и нижняя планки готовой линейки должны быть сделаны из более толстого акрила, чтобы они упирались в ремень, и тут можно пойти двумя способами:
1. Вырезать все детали из акрила одной толщины, детали 4 и 5 дублируют 1 и 3 и работают как упор для ремня.
2. Сделать детали № 1 и 3 из пятимиллиметрового акрила, а деталь №2 из трехмиллиметрового. В таком случае детали 4 и 5 будут не нужны.

Для сборки нам понадобится:
1. Зенкер, который можно заменить сверлом по металлу большого диаметра, 9 мм например + дрель/шуруповерт.
2. Шесть винтов М3 с потайной головкой, размеры зависят от толщины материала + 6 гаек, желательно самоконтрящиеся.

Аккуратно делаем зенковку отверстий по бокам деталей №1, 2 и 3 до тех пор, чтобы головки винтов не выступали, будьте осторожны, материал склонен к образованию трещин при сильном нажиме. Затем собираем всё остальное и любуемся результатом)

Готовая линейка подстраивается под ремни, винты не царапают поверхность и не мешают работе.
